【摘要】 介紹了高爐煤氣布袋除塵器的工作原理，設備構成。
【關鍵詞】布袋除塵器；高爐煤氣
1 概述
電除塵的趨勢。高爐煤氣和一般煙氣相比具有高溫、高壓、易燃、易爆和劇毒的特點,因此高爐煤氣布袋除塵技術極具特色,到目前為止還不能說十分完善。盡管如此,由于它的優點和效益突出還是得到了大力發展。
我國是應用高爐煤氣布袋除塵技術較早的國家,已有20多年歷史。目前己在約50多座300m“高爐和上千座小高爐上使用煤氣布袋除塵器,取得了良好的社會效益和經濟效益。在國外布袋除塵器已用于1800一400。耐高爐上了。我國為了加快這一技術的發展,引進了相關技術。不過已建成的幾套設備目前還沒能正常運轉,還有這樣或那樣的問題,因此布袋除塵器如何應用在大高爐上始終是大家共同關心的問題。本文就高爐煤氣布袋除塵技術幾個較重要的問題淺談一些看法,拋磚引玉,以期引出更多更好的意見,推動這項技術的發展。
2 工作原理

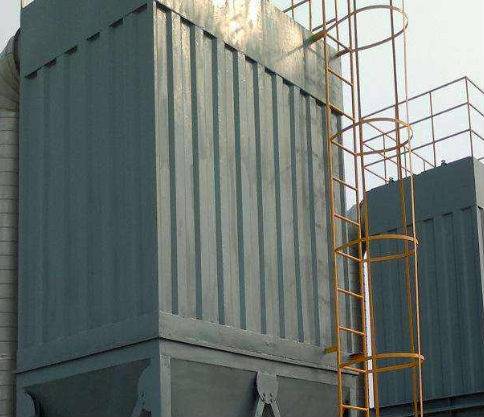

高爐煤氣干法布袋除塵器系統主要由框架、平臺、爬體、筒體、中間灰斗、進出風管、濾袋組合及噴吹裝置、卸灰裝置、輸灰系統、電控部分、控制儀表、閥門系統和保溫系統等組成。高爐煤氣經重力除塵器后從除塵器的進風管進入各分室筒體，大顆粒的粉塵被分離，直接落入灰斗，而較細粉塵均勻地進入筒體而吸附在濾袋的外表面上，凈煤氣透過濾袋進入上筒體，并經各閥門排入凈煤氣總管。隨著過濾工況的進行和時間的增加，濾袋外表層的積灰層逐漸增多、增厚，當設備阻力增至3000Pa(可調)時，通過差壓變送器發出4～20mA信號至PLC控制柜，由PLC控制柜發出清灰信號，先關閉一單元筒體出口電動蝶閥后，脈沖清灰控制開始工作，由脈沖電磁閥依次對每列濾袋進行噴射氮?dú)?，使濾袋膨脹、振動，使粘附濾袋表面的塵層脫落，達到清灰目的，單室清灰結束后，開啟電動蝶閥，該單元筒體重新進入過濾狀態。清灰過程是按一定的設定程序，對逐個單元依次輪流進行，直至清灰全過程結束。當單個筒體清灰時，其余單元筒體仍進行過濾，互不干擾，實現長期連續作業。
3 布袋除塵器的優點
①除塵效率高,煤氣質量穩定,而且不受煤氣流量和壓力波動的影響,含塵量一般均低于10mg/Nm,,有利于提高熱風爐壽命。
②與濕式除塵比較,因為不用水清洗,既節省了龐大的污水處理設施及投資,又能從根本上避免對環境的污染。
③經營費用低,基建投資省,比較容易在高爐技術改造中推廣。
④最主要的一條優點是節能效果十分顯著。布袋除塵器不僅省水節電,還能降低煤氣含水量、提高煤氣溫度和發熱值,增加余壓發電透平的出力。
4．結構設計
除塵器筒體是干法凈化高爐煤氣的主要設備，必須適應與滿足高爐煤氣固有的易燃、易爆、高壓、高溫、劇毒的特性，因此在結構設計中，應充分考慮這些特性，以達到除塵設備在生產中的工況條件下，保證其正常的運轉，現對設備的主要結構設計分述如下：

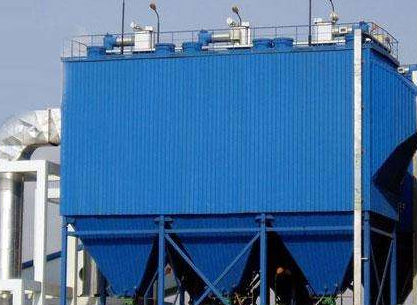

4.1筒體與中間灰斗的設計每個筒體由筒體、灰斗、花板、檢修人孔門、進、出風管接管、氣體導流板、安全泄爆閥、煤氣取樣口和吹掃口、煤氣放散閥和放散管、灰斗蒸氣加熱盤管等組成。除塵器筒體嚴格按照GB150的規定進行制造、試壓及驗收，滿足GB150-1998標準的要求。筒體是由鋼板卷制而成，頂部采用壓制封頭，灰斗上部壓制筒形裙邊，然后與中間圓筒體采用自動埋弧焊焊接而成（見左圖）確保了筒體部分的耐壓強度。焊接完成后按照GB150-1998的規定進行無損探傷。中間灰斗的設計、制造同樣和除塵器筒體一樣嚴格按照GB150的規定進行制造、試壓及驗收，滿足GB150-1998標準的要求，同時在灰斗錐體中下部設置蒸氣加熱盤管確?；叶穬?nèi)不產生結露現象。在喉管處設有氮?dú)馀?、氮?dú)獯祾吆蛪嚎s空氣吹掃。
4.2花板花板（多孔板）是確保布袋除塵器技術性能的關鍵部件之一，花板是作為濾袋組件的安裝支撐架，將筒體分為過濾室和凈氣室，并可作為濾袋組件的檢修平臺?；ò逵赏搀w內部的鋼構件支架固定，并滿焊在筒體內。
4．3濾袋的組成和分類
4．3．1濾袋組成：濾袋是布袋除塵器的核心部件。濾袋由濾布縫制的袋身和起輔助作用的支撐、卡箍、吊鏈、防癟環等配件組成。高爐煤氣由于溫度較高，一般采用氟美斯濾布，其允許工作最高溫度280℃，瞬間溫度300℃。
4．3．2濾袋框架：高爐煤氣脈沖布袋除塵一般采用外濾式結構，因而濾袋必須設有骨架，才能保證濾袋的形狀。分段插接式骨架設計的關鍵是要保證插接部位的結構，連接牢固，能承受一定荷載，又要保證分段骨架組裝成整條骨架后，能滿足骨架整體的技術尺寸、精度，因此對其的設計要求是很高的。
4．4脈沖噴吹系統脈沖噴吹系統由氮?dú)夥謿獍?、電磁脈沖閥、球閥、噴吹管、安全閥等組成，每個筒體分別配置若干只脈沖閥和球閥，包括配管及氣包支架。噴吹管噴口采用奶嘴形式，并配置了誘導短管，同時在誘導短管上設計弧形誘導口，實現雙誘導氣流技術，從而使該高效噴吹管力度大于其它傳統噴吹清灰裝置，這也是保證長袋的清灰效果。反吹介質為氮?dú)?，脈沖用氮?dú)鈮毫?.3～0.4Mpa。脈沖閥的進氣端與噴吹氣包連接，出氣端通過閥門（常開）與噴吹管連接。在脈沖清灰時，脈沖閥膜片開啟時間約為0.1S，在這一瞬間內噴出的高壓氮?dú)猓纬筛咚贇饬?，從周圍引入?shù)倍于噴射氣量的凈煤氣沖進濾袋，致使濾袋急劇膨脹，引起一次沖擊振動，同時，在瞬間產生由里及外的逆向氣流，由于沖擊和逆向氣流的作用，附著在濾袋外層的粉塵被抖落，濾袋重新投入使用。
4．5防爆裝置、氮?dú)馇宥卵b置
4．5．1防爆裝置：在干法布袋除塵裝置運行過程中，有可能出現超壓狀況。為保障除塵裝置運行安全，在每個除塵器筒體上設有一套超壓卸放裝置，采用自動復位式泄爆閥。
4．5．2清堵裝置：清堵裝置每個筒體的錐體位置上設置1個氮?dú)馀凇５獨馇宥碌獨馀谧饔檬前惭b在筒體灰斗下部（尤其是接近喉徑處）產生塵灰結拱現象時，利用壓縮氮?dú)獾乃查g壓力釋放，消除灰塵堵塞現象。
4．6除塵器的氣流分布裝置除塵器入口導流板的設計，對設備磨損及濾袋使用壽命至關重要，采用格柵結構既便于落灰，又能使上升氣流均勻，保護濾袋。
5結語
高爐煤氣布袋除塵屬于發展中的技術,需要研究的問題很多，例如：如果將它與
污泥干燥設備進行結合使用？本文僅對幾個較為重要的間題談?wù)効捶?有些屬于經驗之談,有些是研究心得與建議。希望通過廣泛討論,取得更多更好的意見,推動這項技術的發展。相信不久之后,大中型高爐也能推廣普及這一技術,就像目前小高爐如此普及一樣。
